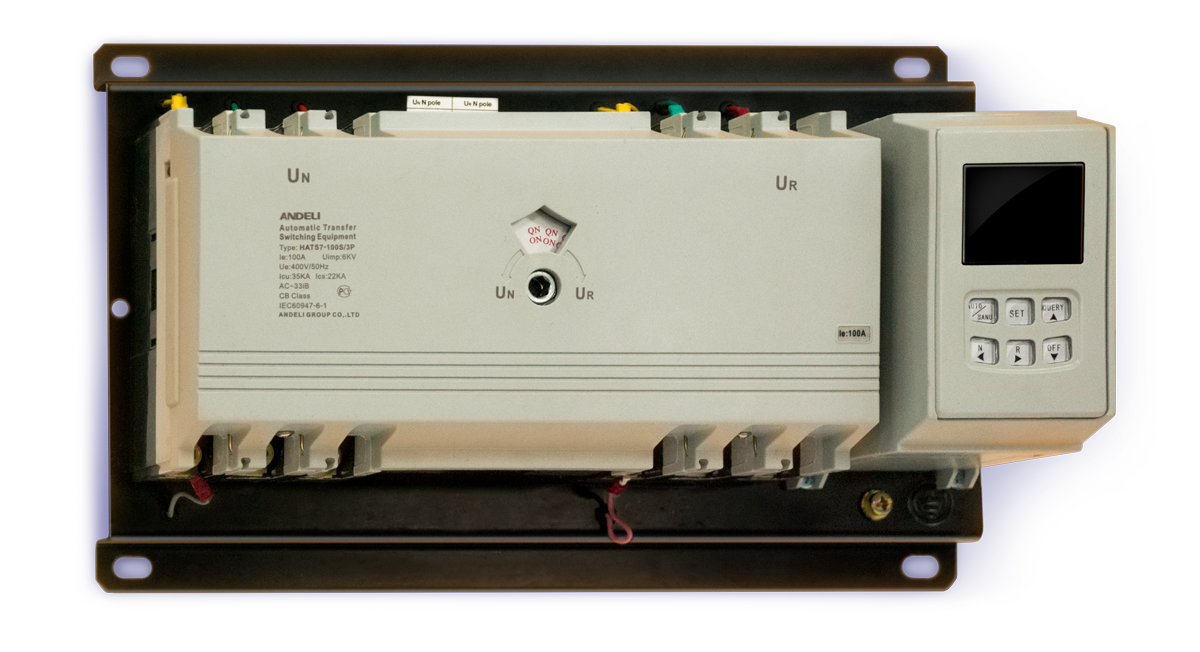

Автоматический ввод резерва (АВР) Andeli HATS-7

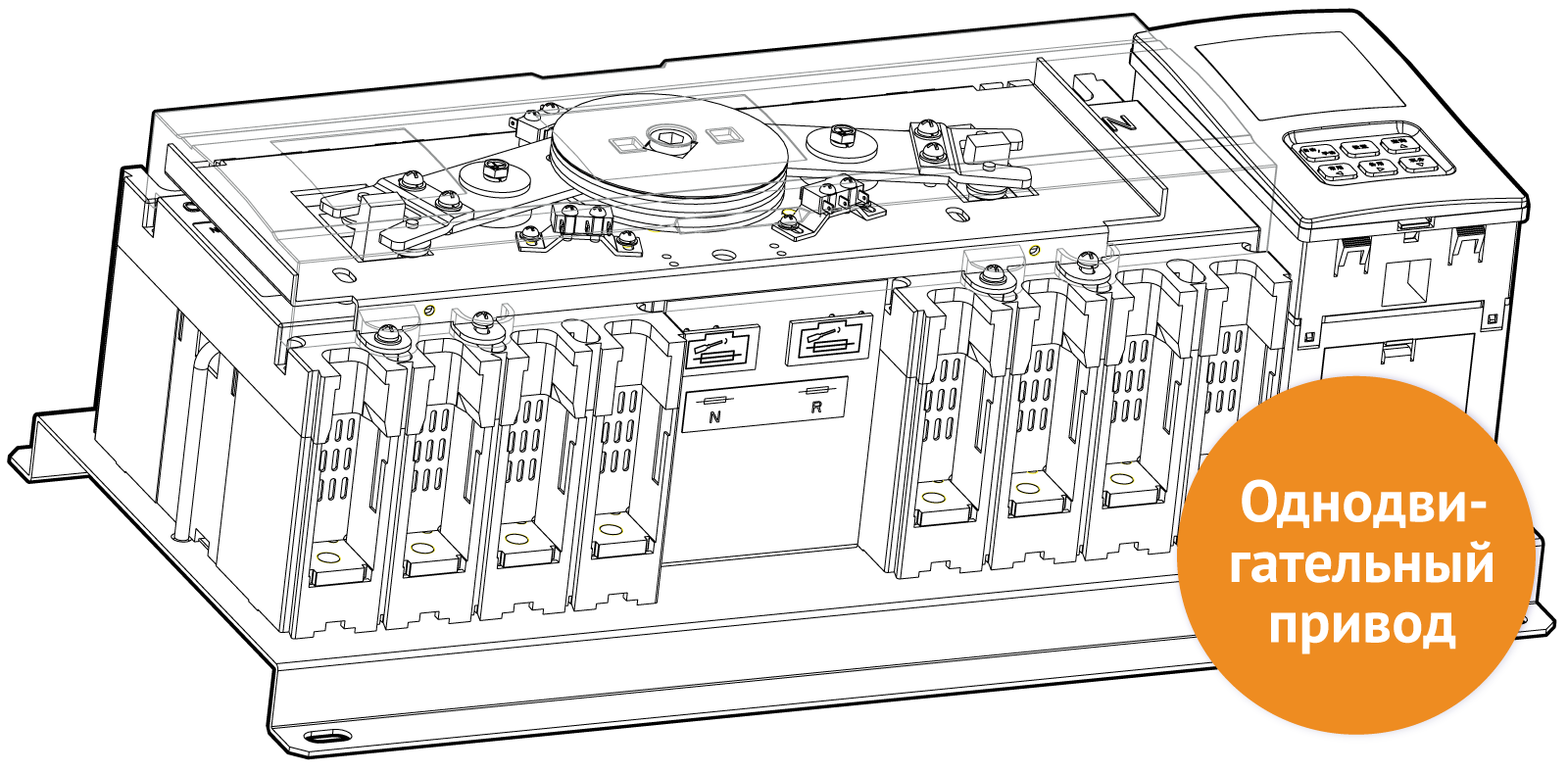

Трёхполюсный автоматический ввод резерва (АВР) Andeli HATS-7

Автоматически переходит на резервный ввод в сетях переменного тока частотой 50 Гц номинальным рабочим напряжением до 400 В и номинальным током от 100 А до 6З0 А.

HATS-9 обеспечивает автоматическое переключение одной или нескольких нагрузок сети с одного источника питания на другой для обеспечения нормального функционирования оборудования на объектах.

Применяется на промышленных, коммерческих и бытовых объектах, а также в жилых домах.
Стандарт исполнения: IEC/EN 60947-6-1

100 А

Артикул:

ADL07-113

18 822,20 ₽

125 А

Артикул:

ADL07-115

23 071,10 ₽

160 А

Артикул:

ADL07-116

23 071,10 ₽

200 А

Артикул:

ADL07-117

23 071,10 ₽

250 А

Артикул:

ADL07-118

43 375,92 ₽

400 А

Артикул:

ADL07-120

43 375,92 ₽

630 А

Артикул:

ADL07-123

55 321,94 ₽

Схема АВР

Защита от замыкания

Двойная механическая и электрическая блокировки используются для предотвращения одновременного подключения к нагрузке двух источников питания. Электрическая блокировка включает в себя контакты прерывателей цепи, что обеспечивает блокировку автоматического перевода на другой ввод при не отключенном первом вводе.

Можно установить автомат любой фирмы

В комплекте идет автоматика «Andeli» но если вам нужна автоматика конкретной фирмы, то автомататы можно заменить.

Функциональные особенности

HATS7 укомплектовано устройством цифрового электронного управления — контроллером, что обеспечивает высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации. В устройстве заложены все современные функции управления, а также предусмотрены электрическая и механическая блокировки, что делает безопасной эксплуатацию всего объекта. защиты.

Установленный автоматический ввод резерва (АВР) Andeli HATS-7

Габариты

Габариты автоматического ввода резерва (АВР) Andeli HATS-7

Ш×В×Д

335×240×150

390×240×150

390×240×150

390×240×150

435×240×150

565×330×200

680×330×230

Рабочий процесс контроллера

Автоматический переход от сети к генератору с самовозвратом

Автоматический переход от сети к генератору с самовозвратом АВР Andeli HATS-7

Автоматический переход с основного ввода на резервный с самовозвратом

Автоматический переход с основного ввода на резервный с самовозвратом АВР Andeli HATS-7

Автоматический режим работы на двух равноценных вводах

Автоматический режим работы на двух равноценных вводах АВР Andeli HATS-7

Т1: Задержку перевода на другой ввод можно регулировать от 0 с до 180 с, Ошибка UN, время до отключения QN.

Т2: Время задержки перехода на главный ввод можно регулировать от 0 с до 180 с, UN в норме, время до отключения QR.

ТЗ: Время задержки запуска генератора можно регулировать от 0 с до 180 с.

Т4: Время задержки остановки генератора можно регулировать от 0 с до 180 с.

QN: Работающий выключатель на главном вводе

QR: Работающий выключатель на резервном вводе

UN: Главный ввод

UR: Резервный ввод (дизель-генератор)

Применение

Применение АВР Andeli HATS-7

Схема подключения внешних терминалов контроллера

Применение АВР Andeli HATS-7

Схемы подсоединений

Схемы подсоединений АВР Andeli HATS-7

Схема подключения

Схема подключения АВР Andeli HATS-7

Расширенные и комплексные функции

От 0 до 180 секунд время задержки на другой ввод или запуск генератора АВР Andeli HATS-7

Настройка параметров

Автоматический переход с основного ввода на резервный с самовозвратом.

Автоматический режим работы на двух равноценных вводах.

Автоматический переход от сети к генератору с самовозвратом.

Время задержки переключения с одного ввода на другой и время самовозврата.

Нижний и верхний пределы напряжения на 1-м и 2-м вводах.

Схема подключения АВР Andeli HATS-7

Визуализированное управление

Отображение напряжения.

Отображение установленных параметров.

Отображение статуса ВЫКЛ / ВКЛ.

Вспомогательные функции

Сигнал генератора.

Связь с управлением противопожарной системой.

Внешний терминал отображение статуса ВЫКЛ / ВКЛ.

Внешний источник питания.

Контроллер

Контроллер АВР Andeli HATS-7

Индикатор неисправности

Когда прерыватель отключается из-за сбоя или короткого замыкания выключателя, этот индикатор загорается.

Область отображения параметров напряжения

Отображаются параметры напряжения на главном вводе и время задержки переключения в рабочем состоянии, и параметры установок в меню установок.

Область отображения параметров напряжения резервного ввода

Отображаются параметры напряжения при резервного ввода и время задержки перевода на другой ввод в рабочем состоянии, а также установка параметров в меню установок.

Выбор режима автоматического/ручного переключения

При регулярном использовании может использоваться для выбора автоматического или ручного режима. При нажатие этой кнопки в меню установок приведет к сохранению параметров и выходу из меню установок.

Кнопка принудительного отключения главного ввода

В режиме ручного управления, если эта кнопка нажата, система может принудительно переключиться на главный ввод. В режиме установок эта кнопка является кнопкой «прокрутки вверх».

Кнопка принудительного отключения резервного ввода

В режиме ручного управления нажатие этой кнопки приведет к принудительному переключению на резервный ввод. В режиме установок эта кнопка является кнопкой «прокрутки вниз».

Кнопка выключения

В режиме ручного управления, если любой из двух вводов работает нормально и эта кнопка нажата, то это приведет к ее отключению. Эта кнопка уменьшает значение параметра при настройке параметров в меню установок.

Кнопка запроса ошибки

Если переключатель работает неисправно и горит индикатор сбоя на экране, то с помощью нажатия этой кнопки можно запросить детальный код неисправности. Эта кнопка увеличивает значение параметра при настройке параметров в меню установок.

Кнопка установок

Нажав эту кнопку, можно открыть меню настройки параметров контроллера.

Функции контроллера

Контроллер можно вынести наружу АВР Andeli HATS-7

Автоматический контроль

Управление основным вводом: Тестирование неисправности, такие как потеря фазы/напряжения, пониженное напряжение и перенапряжение для любой из трех фаз сети.

Управление резервным вводом: Тестирование неисправности, такие как потеря фазы/напряжения, пониженное напряжение и перенапряжение для любой из трех фаз сети.

Автоматический переход с основного ввода на резервный с самовозвратом.

Автоматический режим работы на двух равноценных вводах.

Автоматический переход от сети к генератору с самовозвратом

Перевод при отсутствии напряжения, пониженом напряжении, перенапряжении.

Задержка перевода на второй ввод, самовозврата на первый ввод, запуска генератора, остановки генератора.

Плавно регулируются в диапазоне от 0 с до 180 с.

Индикаторы

Включения, выключения, основного ввода, резервного ввода, индикатор отключения из-за неисправности.

Индикатор параметров настройки.

Терминал сигнала внешнего индикатора.

Автоматический и ручной режим

Рабочее положение главного контакта.

Основной ввод включен, резервный ввод отключен

Резервный ввод включен, основной ввод отключен

Оба ввода отключены.

Защита блокировкой

Электрическая и Механическая блокировка

Контроллер можно вынести наружу АВР Andeli HATS-7

АВР можно подключить к противопожарной системе

АВР можно подключить к противопожарной системе

Размеры контроллера АВР Andeli HATS-7
Описание кнопок контроллера АВР Andeli HATS-7

Операционная среда

Атмосферные условия: Когда температура окружающего воздуха составляет +40 °С, относительная влажность воздуха не должна превышать 50%. Более высокая относительная влажность допускается при более низкой температуре, например, 90% при +20 °С. Изменение температуры может привести к конденсации, в связи с чем должны быть приняты специальные меры.

Температура окружающей среды от −10°С до 40°С, среднее значение температуры не должно превышать +35 °С в течение 24 часов

Высота над уровнем моря не более 2000 м в месте установки.

Уровень загрязнения: III
